一、项目背景

当前，燃煤发电机组仍是我国电力系统中的主体，保障机组电力安全稳定供应是提高发电厂工作效率、降低生产事故的重要一环。为此，华电国际旗下某燃煤发电厂四期工程建设2台300MW燃煤机组，后全部增容至330MW，并且配置UPS 不间断电源 系统，用以保障燃烧系统、汽水系统、电气系统、控制系统等设备的可靠运行。

但是，随着UPS内主控板、电源板、电容等主要部件已经超过使用年限，功能老化无法继续保障FSSS、TIS、DEH等系统电源和主机设备的安全，而且网控室内RTU等调度自动化设备没有配套的UPS，供电的可靠性无法得到保障，所以急需对330MW机组的UPS进行升级改造。作为专注于工业领域的不间断电源解决方案服务商，云顶国际网页结合该发电厂的项目要求和实际使用情况，专门打造了一套UPS不间断电源升级改造方案，满足该发电厂安全用电的需求。

二、项目方案

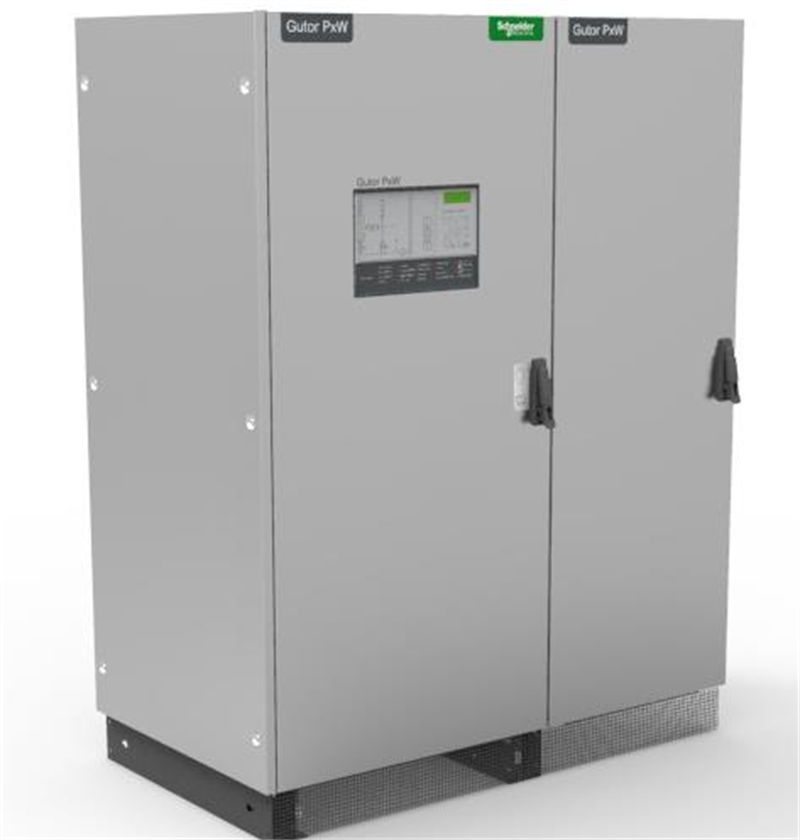

为提高发电厂负载供电可靠性，云顶国际网页的UPS不间断电源升级改造方案配置为主厂房每台机一组，每组1×80kVA，网控室一组2×20kVA。主厂房两台UPS主机采用单机运行方式，通过各自的输入将交流电/直流电转换成交流输出，经静态开关将各自UPS输出到母线，各配置一套旁路。网控室2台UPS主机采用并联运行方式，采用两套UPS设备通过各自的输入将交流电/直流电转换成交流输出，经静态开关将各自UPS输出到母线，两套UPS采用一套公用旁路。

UPS系统正常时由发电厂保安电源供电，旁路维修状态时，由发电厂工作电源供电。该方案能够在过载105%的情况下长期运行，过载150%的情况下运行60秒，甚至在过载200%的情况下也能运行100ms，当突发停电或者断电时，该方案能快速从主电源切换到备用电源，保障了燃煤机组各系统运行的不间断。

针对设备运行安全保障问题，云顶国际网页的UPS不间断电源升级改造方案也设有保护和控制装置：系统装有防止直流和交流回路的暂态过电压保护，该保护装置装设在内部，不需与任何外部设备的配线相连接；带热保护、满足UPS整流器交流输入要求的开关在仪表盘上有输入信号指示灯，带热保护的旁路开关也装设指示灯；逆变器输入端装设监视直流输出的低电压继电器，继电器动作随后发出报警信号；整流器输出端装设过电压继电器，过电压继电器动作时，跳开工作回路直流电源，并发出信号等等。

三、方案特点

1、可靠性强

云顶国际网页UPS不间断电源的应用，为该发电厂的燃煤机组提供了不间断的电力保障。其内部的电磁器件、功率元件具有更高的容量，加大功能单元的冗余度，增强系统的抗冲击力，可以在瞬间停电、电网电压异常波动、短时过载等突发事件中，及时为各关键负载提供稳定可靠的电源，保证了机组的持续稳定运行。

2、适应性强

燃煤发电厂常见粉尘、震动、高温、酸雾、有毒气体等，对UPS不间断电源设备提出了更高的环境适应要求。云顶国际网页的UPS不间断电源的内部控制线路与电子功率单元屏蔽，PCBA 板喷涂三防漆，整机防护高达IP42，实现了防尘、防潮、防腐蚀。该产品还具备超宽存储温度范围（-20～70℃）、超宽工作温度（-10～40℃），在海拔＜1000米时不降容 ，可以在恶劣的工业环境中长期可靠地运行。

3、维护性强

为了方便使用和维护，云顶国际网页的UPS不间断电源还配备了变送器和报警总信号，与机组DCS系统通过硬接线连接，并可通过RS485串行口与电气管理系统（ECMS）通信。如果电源之一或其输入出现故障，将会自动告警，且不影响系统正常运行。实时、智能地进行故障诊断并能按时间和日期进行事件记录，便于发电厂值班人员对UPS不间断电源的实时监控。

作为面向工业用户推出的针对性解决方案，云顶国际网页 UPS不间断电源 升级改造方案的每一个设计，都体现了对于可靠性、适应性、维护性的不懈追求，不仅确保电力供应的安全可靠，而且也有力保障生产业务的连续性，赢得了客户的高度评价。
